제품설명

3엽 콘 스크루펌프 영상 우수제품 성능인증

3엽 콘 스크루펌프는 하수를 상부방향으로 이송시키는 펌프로서 주로 유입펌프장 및 중계펌프장 등에서 활용된다. 최초 국산 기술로 개발·성공하여 성능인증을 받았으며, 완벽한 시공능력을 보유하고 있음.

3엽 콘 스크루 펌프의 작동원리

  • 테이퍼 형상(콘형)의 스크루 주축
    3엽 콘 스크루펌프의 스크루 주축은 테이퍼 형상(콘형)으로 이루어져 있다. 스크루 임펠러의 전체 직경은 동일하지만, 하부축 주축의 직경을 작게하고 날개의 직경을 크게함으로써 하부측에서 보다 많은 양의 하수를 이송시킬수 있도록 설계하여 스크루펌프의 용량 및 효율 10%를 높혔다.
  • 스크루 주축의 RING FLANGE
    스크루 임펠러 내부에 RING FLANGE를 장착하여 내부 물 침입으로 인한 내부부식을 방지하고, 스크루 임펠러의 진집도 및 진원도를 향상시켜 성능향상 및 내구성을 상승시켰다.
  • 하부베어링 균형조절장치
    스크루 임펠러의 무게와 상시가동 등으로 인해 스크루의 균형이 흐트러질 수 있으며 이를 방지하기 위해 하부베어링에 스크루 임펠러의 균형을 조절할 수 있는 균형조절장치를 구비하여 스크루펌프 날개와 수로(그라우팅)의 일정한 간격을 조절할 수 있는 구조로써 간격을 조절하고 자동으로 윤활유(구리스)를 자통 주입하는 장치이다.
  • 무동력 베어링 윤활장치 & 감속기 냉각장치
    상하 베어링에 윤활유를 무동력으로 자동 주입되는 구조이며 또한 감속기의 온도를 자동으로 측정·감지하여 냉각시키는 장치가 구비되어 있어 과부하, 과열로 인한 파손을 방지하도록 설계되었다.

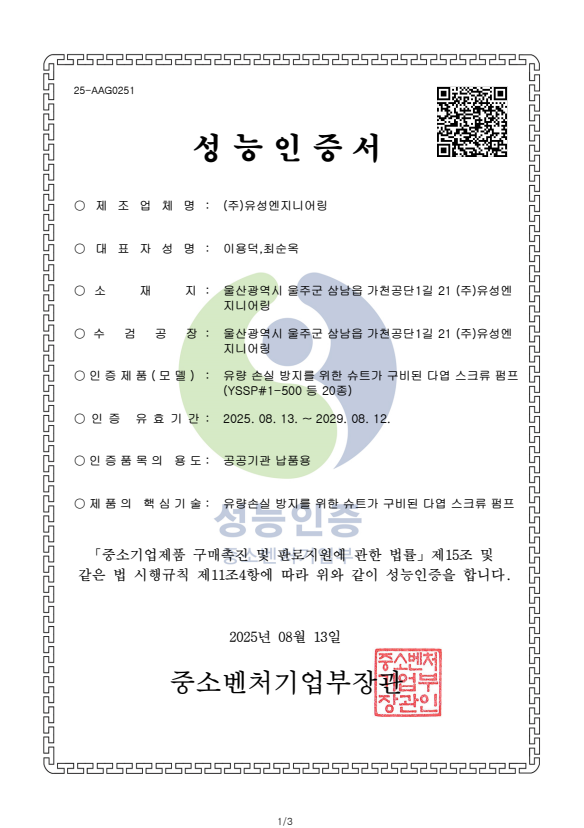

인증 및 특허

3자단가계약

스크루펌프 3자단가계약 단가표 (나라장터 종합쇼핑몰 등재) 나라장터종합쇼핑몰 바로가기

구분 모델명 용량 (㎥) 식별번호 금액 (VAT포함)
스크루 펌프 YSE-CSP-500 1~500 23648014 132,580,000원
YSE-CSP-2500 1001~2500 23623454 335,140,000원
YSE-CSP#1-2500 1001~2500 24479537 349,000,000원
YSE-CSP#3-2500 1001~2500 24479539 349,000,000원
YSE-CSP-3000 2501~3000 24479540 355,000,000원
YSE-CSP-4500 3001~4500 24479541 364,000,000원
YSE-CSP-5000 4501~5000 23623455 369,260,000원
YSE-CSP-5500 5001~5500 24479543 338,000,000원
YSE-CSP#1-5500 5001~5500 24479544 390,000,000원
YSE-CSP#7-6000 5501~6000 24615179 401,000,000원
YSE-CSP-7500 6001~7500 23623456 411,700,000원
YSE-CSP-8000 7501~8000 24479546 449,000,000원
YSE-CSP-10000 9501~10000 23623457 460,320,000원
작동기
(상부베어링, 하부베어링)		 YSE-CSP-500-BS 1~500 23653304 14,770,000원
YSE-CSP-2500-BS 501~2500 23653303 28,910,000원
YSE-CSP-5000-BS 2501~5000 23653302 33,790,000원
YSE-CSP-7500-BS 5001~7500 23653301 39,860,000원
YSE-CSP-10000-BS 7501~10000 23653300 48,090,000원
구동기
(구동모터, 감속기)		 YSE-CSP-500-DU 1~500 23653299 28,200,000원
YSE-CSP-2500-DU 501~2500 23653298 101,080,000원
YSE-CSP-5000-DU 2501~5000 23653297 103,210,000원
YSE-CSP-7500-DU 5001~7500 23653296 106,680,000원
YSE-CSP-10000-DU 7501~10000 23653295 109,730,000원
제어기
(조작판넬, 인버터컨트롤러)		 YSE-CSP-500-LC 1~500 23653294 16,750,000원
YSE-CSP-2500-LC 501~2500 23653293 18,430,000원
YSE-CSP-5000-LC 2501 ~5000 23653292 20,100.000원
YSE-CSP-7500-LC 5001~7500 23653291 23,670,000원
YSE-CSP-10000-LC 7501~10000 23653290 28,690,000원

실적현황

  • 포토 실적현황
  • 실적현황

  • 공사명

    규격납품일자

  • 21(2024) ○○하수처리장 4중계펌프장 1호기

    9,252㎥/hr진행중

  • 20(2024) ○○하수처리장 3중계펌프장 1,4호기

    9,252㎥/hr x 2식진행중

  • 19창원 4중계펌프장 스크루펌프 3,4호기 교체

    9,252㎥/hr x 2식2023.12

  • 18창원 3중계펌프장 스크루펌프 2,3호기 교체

    8,036㎥/hr x 2식2023.12

  • 17수영하수처리시설 스크루펌프 2호기 교체

    5,000㎥/hr2023.08

  • 16수영하수처리시설 스크루펌프 6호기 교체

    2,500㎥/hr2023.08

  • 15수영하수처리장 스크루펌프 4,5호기 교체

    5000, 2500㎥/hr2022.12

  • 14창원 4중계펌프장 2호기 스크루펌프 교체공사

    9,252㎥/hr2022.07

  • 13부안 유입펌프장 스크루펌프 2식 교체공사

    571㎥/hr x 2식2022.01

  • 12상암오수중계펌프장 스크루펌프 교체공사

    532㎥/hr × 2식2021.06
